一、产品特点
GDH 系列电动机构保护器是根据隔离开关电动机
构的运行特点设计的，有对称性故障（如过载、堵转
等）及非对称性故障（如断相、电流不平衡）的保护
功能，保护接点串入控制回路中能对三相电动机起快
速、可靠的保护！
GDH 系列电动机构保护器采用电流检测技术，无
需外电源，输出接口采用智能过零关断型交流固态继
电器的设计方案，采用穿心式、全封闭结构。本电动
机构保护器不但结构简单、动作可靠，而且无功耗、
精度高、免维护、寿命长、体积小，是目前国内唯一
能真正替代热继电器的电子式电动机构保护器。
为了防止用户远控线接错，造成短路烧坏保护
器，本保护器增加了接线错误保护。

二、主要技术参数
1、保护功能：断相保护、过载（堵转）保护
2、整定电流误差：=土5 ％
3、适用范围：
GDH-1：控制电压：DC：110 /220V AC：220 V
电 机：AC：380 V
GDH-2 ：控制电压：AC：380 V
电 机：AC：380V
GDH-3：控制电压：DC：110 /220V
电 机：DC：110/220 V
4、适 用 频 率：45～65HZ
5、断相、堵转动作时间：3秒±1S
6、输出接口复位方式：控制回路断电复位
7、输出接口复位时间：= 60秒
8、工 作 方 式：连续
9、工 作 位 置：任意
10、环 境 温 度：-25℃～＋60℃
11、环 境 湿 度： ＜90％（25℃）
三、安装使用
1、将电动机的三相电源线分别穿过电动机保护器的
三只穿线孔，相序任意。
2、将电动机保护器的输出接口串入交流或直流接触
器的控制回路，K1、K 2任意。

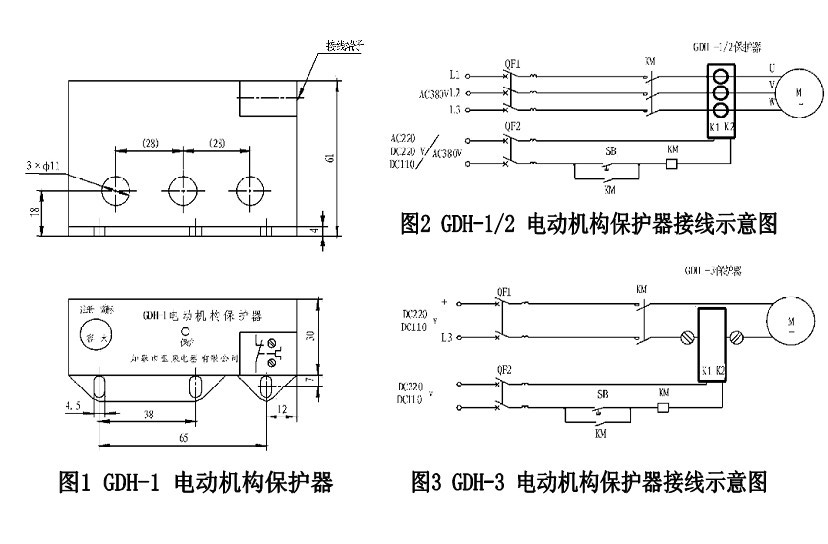

3、图1为电动机构保护器外形图，可2孔或3孔安装,
3 孔时可以使用任意两孔安装, 图4、图3为典型
使用接线图。
四、注意事项
由于本电动机保护器的输出接口采用无触点的固
态式无源电子开关，故检验开关的通断特性不能简单
的用万用表电阻档来测量。检测其它电路时可以将该
接点K1、K2 短接。
